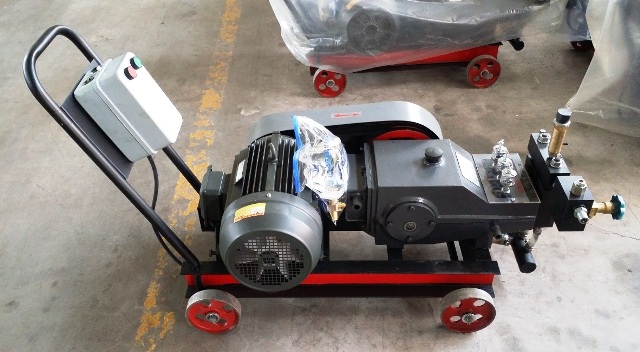

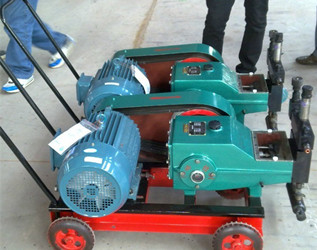

電動試壓泵3DSY750型
類別:電動試壓泵3D-SY型
廠家:四川思凱達機械設備有限公司
地址:四川省成都市高新區永豐路24號
咨詢熱線:028-82448381
技術熱線:18980419018
產品說明
一、概述
我廠研制生產的3D-SY750系列電動試壓泵,是我國目前現行二缸、四缸電動試壓泵的換代產品。該產品具有體積小、結構緊湊、運行平穩、安全可靠、功能完備、流量大、效率高等特點,而且適用范圍廣、配套性強、操作簡單。
二、用途
本試壓泵可用于各類壓力容器、鍋爐、管件等一切需作壓力爆破試驗和強度試驗的場所,根據需要可鎖定試驗壓力值,并能進行自動保壓。泵的輸送介質一般為常溫清水,也可使用乳化液、防銹水及粘度與水相近的中性油品。配上清洗附件,該機還可作為清洗機使用。
三、試壓泵技術參數
型 號 |
3DSY1150/15 |
3DSY1000/25 |
3DSY750/31.5 |
3DSY600/40 |
3DSY400/60 |
3DSY300/70 |
3DSY227/100 | |
額定壓力(MPa) |
15 |
25 |
31.5 |
40 |
60 |
70 |
100 | |
額定流量(L/h) |
1150 |
1000 |
750 |
600 |
400 |
300 |
227 | |
柱塞直徑 |
Ф20 |
Ф18 |
Ф16 |
Ф14 |
Ф12 |
Ф10 |
10 | |
柱塞行程 |
32 |
32 | ||||||
往復次數(min-1) |
750 |
568 | ||||||
電機轉速 |
1440 |
960 | ||||||
電機功率(KW) |
7.5 |
5.5 | ||||||
試壓附件配置 |
配ZXF-00止回泄壓閥、YF-31.5溢流閥 |
配ZXF-00止回泄壓閥 | ||||||
四、主要結構及工作原理
本機主要由高壓往復泵、溢流閥(40Mpa以上規格無此部件)、止回泄壓閥、高壓軟管等組成。
1、高壓往復泵:本泵為臥式三柱塞泵,由電動機驅動,分為動力端和液力端。
(1)動力端:(如圖1)由皮帶輪、曲軸、連桿等組成。電機通過皮帶輪傳動并減速,帶動曲軸旋轉由曲軸連桿機構將旋轉運動轉換為直線往復運動,帶動柱塞往復運動。
(2)液力端:(如圖2)由柱塞副、缸體、泵頭、進出水閥組、安全閥等組成。連桿帶動柱塞往復運動,使缸體內容積周期變化,當柱塞為吸入行程時,出水閥關閉,工作介質在大氣壓下頂開進水閥進入缸體內;在排出行程時,進水閥關閉,柱塞將工作介質通過出水閥并經泵頭排出。該過程周期性重復進行,從而完成泵將工作介質吸入并排出的功能。
2、溢流閥(如圖3)用于調節泵的輸出壓力及恒定系統壓力。
順時針旋轉調節螺母,泵的輸出壓力升高,反之,則輸出壓力降低。當進行保壓試驗時,當系統壓力達到設定壓力值后,應反時針旋轉調節螺母將溢流閥全部打開,以卸除泵的排出壓力。
當用戶需要恒壓輸出時,只需將壓力調到設定值并鎖緊鎖緊螺母即可。
3、止回泄壓閥(如圖4)用于自動截?cái)啾杭靶冻到y(tǒng)壓力。、
保壓試驗結束后,打開泄壓閥手輪,即可卸除系統壓力。在升壓過程中,若誤操作使系統壓力高于應設定值,可適當打開泄壓閥手輪,卸除部分壓力后重新升壓。
在該閥上裝有壓力表,在升壓過程及保壓過程中均顯示試壓管路壓力。
五、安裝及使用方法
1、安裝
(1)安裝好扶手。
(2)安裝好電機起動器及電源線路。(見圖6)
(3)安裝好止回泄壓閥(該件出廠時由主機拆下單獨包裝)。安裝位置見圖5,該件由反順螺母與溢流閥三通出口(40MPa以上規格直接與泵頭出口)連接,連接處應用紫銅墊進行密封。
(4)安裝好壓力表。
(5)用高壓軟管將試壓管路與止回泄壓閥進行連接,連接處應用紫銅墊進行密封。
(6)裝好進水管路。
2、使用方法
(1)使用前的準備工作
a.傳動箱內加足潤滑油,使油面達到油位指示線位置,潤滑油為N46號機械油(或40#機械油)。
b.檢查各螺紋連接處有無松動。
c.檢查電機及啟動器絕緣部分是否符合電器規程要求。為安全用電,整機必須可靠接地。
d.設置一清潔的貯水器并保證足夠的水源供應。將進水管濾網放入貯水器中,注意濾網不得露出水面。
(2)操作過程
A.31.5MPa以下規格(帶溢流閥)的操作
a.打開泄壓閥手輪及溢流閥調節螺母。
b.啟動電機,在常壓下運轉5分鐘,檢查泵的運轉是否正常。若無異常聲響,且泵的排出介質無明顯波動,此時可進行升壓操作。
c.關閉泄壓閥手輪,緩慢調節溢流閥使系統壓力緩慢上升,達到試驗壓力后,松開溢流閥調節螺母以卸除泵的排出壓力,隨后停機(若用戶需要,可不停機),此時,試壓管路處于自動保壓狀態。
d.試壓結束后,打開泄壓閥手輪,卸除試壓管路壓力。
e.若用于恒壓輸出介質時,應關閉泄壓閥手輪,調節溢流閥達到試驗壓力,并鎖緊鎖緊螺母即可。
B.40MPa以上規格(不帶溢流閥)的操作
a.打開泄壓閥手輪。
b.啟動電機,在常壓下運轉5分鐘,檢查泵的運轉是否正常。若無異常聲響,且泵的排出介質無明顯波動,此時可進行升壓操作。
c.停機,關閉泄壓閥手輪,點動電機升壓達試驗壓力并停機,此時,試壓管路處于自動保壓狀態。
d.試壓結束后,打開泄壓閥手輪,卸除試壓管路及泵內的壓力。
(3)使用過程中的注意事項
A.對于31.5MPa以下規格(帶溢流閥)
a.在升壓過程中,若壓力表指針擺動太大,說明用戶的被試壓件容積太小,此時最好在系統中接上一個有足夠容量的壓力容器(應符合相關國家標準)或其它相應的蓄能裝置.
b.可采用預調壓力點動升壓的辦法進行升壓。
c.若不慎意外超壓,可打開泄壓閥手輪,卸除部分壓力后重新升壓。
d.試驗壓力不得超過泵的額定工作壓力。
B.對于40MPa以上規格(不帶溢流閥)
a.若被試壓件容積較大,可先連續運轉升壓,待接近試驗壓力時再點動升壓。操作過程中應密切注意系統壓力,避免意外超壓。、
b.若不慎意外超壓,可打開泄壓閥手輪,卸除部分壓力后重新升壓。
c.試驗壓力不得超過泵的額定工作壓力。
六、一般故障及排除方法
故障現象 |
產生原因 |
排除方法 |
1、電機不能啟動 |
電源斷電或線路故障 |
檢查電源供電狀況及線路 |
2、流量不足及壓力波動過大 |
1、吸入高度過度 2、濾網堵塞 3、進水管漏氣或進水管聯接處密封不良 4、某一缸或兩缸的進出水閥卡滯或失效 |
1、提高進液面高度 2、清除濾網堵塞物 3、更換進水緊固聯接處 4、檢修研磨或更換閥組 |
3、系統壓力上不去 |
1、柱塞密封副泄漏量過大 2、安全閥泄漏 3、泄壓閥失效,關閉不嚴 4、壓力表損壞 |
1、調整壓緊螺套,經多次調節余量后,應更換新的密封填料 2、重新調整或更換安全閥閥芯、閥座 3、更換泄壓閥芯、閥座 4、更換壓力表 |
4、溢流閥不能升壓,同時其溢流量不能關閉 |
1、彈簧失效 2、溢流閥芯失效 |
1、更換彈簧 2、更換溢流閥閥芯、閥座 |
5、停機后不能保壓(排除被試壓件的原因) |
1、止回閥組失效 2、泄壓閥組失效 3、止回泄壓閥內O型密封圈損壞 |
1、研磨修理止回閥芯、閥座或更換 2、研磨修理泄壓閥芯、閥座或更換 3、更換相應O型密封圈 |
6、泵運行時內有金屬撞擊聲 |
1、連桿、十字頭等傳動件磨損間隙過大 2、軸承壓蓋間隙調整不合適 3、軸承失效 |
1、檢修或更換 2、調整軸承壓蓋間隙 3、更換軸承 |
7、傳動箱內溫升過高 |
1、潤滑油過多或不足 2、潤滑油被污染或變質 3、潤滑油不符合要求 |
1、放出多余潤滑油或加夠潤滑油,使油位保持油標中間位置 2、更換潤滑油 3、使用合理潤滑油 |
七、維護和保養
1、曲軸的潤滑油及試壓介質均應保持清潔,避免雜質污染。
2、新機第一次使用的潤滑油工作40小時后應進行更換,第二次更換時間為80小時,以后每200小時左右更換一次,同時應清洗油池。
3、使用過程中應隨時檢查各聯接處緊固件是否松動,如有松動應立即緊固。
4、在冬季結冰地區使用,用后應將泵內及內存水排盡。
5、該機長期不用時,應進行防銹處理,先將余水排盡,再吸灌一次防銹油或防銹水,未涂漆的零件表面應涂機油防銹。
6、泵工作500—600小時,應檢查主要零部件,如連桿、十字頭、密封、閥組、柱塞等,必要時更換新的零部件。
八、3D-SY750-ZX裝箱單
序號 |
代號 |
名稱及規格 |
單位 |
數量 |
備注 | |||
1 |
主機 |
臺 |
1 |
|||||
2 |
ZXF-00 |
止回泄壓閥 |
臺 |
1 |
主機拆下 | |||
3 |
GB1226-86 |
壓力表 Y=150 1.5級 |
0-25MPa |
只 |
1 |
用于1150/15 | ||
0-60MPa |
用于1000/25、750/31.5 600/40 | |||||||
0-100MPa |
用于400/60、300/70 | |||||||
4 |
高壓軟管(2m) 接頭螺紋 M22×1.5 |
P=40MPa |
根 |
1 |
用于1150/15、1000/25、600/40、750/31.5 | |||
P=70MPa |
用于400/60、300/70 | |||||||
5 |
GB1187-74 |
輸水膠管Ф25×2000 |
根 |
1 |
主機拆下(附濾網) | |||
6 |
3D-SY750.3-9 |
扶手 |
件 |
1 |
主機拆下(附螺母M20×1、墊圈20各2件) | |||
7 |
QC36-10TA |
電磁啟動器 |
只 |
1 |
與扶手組合 | |||
8 |
YZW |
電纜4×4×500 |
根 |
1 |
||||
9 |
3D-SY750-SM |
使用說明書 |
本 |
1 |
||||
10 |
合格證明書 |
份 |
1 |
|||||
11 |
3D-SY750-ZX |
裝箱單 |
份 |
1 |
||||
以下為隨機工具 | ||||||||
1 |
3D-SY750 14.4-1 |
扳提手 |
件 |
1 |
用于扳緊螺套、壓緊螺母,提取出水閥座 | |||
2 |
GB5356-85 |
內六角板手5 |
件 |
1 |
油封套裝拆 | |||
以下為備件 | ||||||||
一、主機部分 | ||||||||
1 |
3D-SY750.1-20 |
軸瓦 |
付 |
3 |
||||
2 |
3D-SY750.5-4 |
進出水閥座 |
件 |
3 |
||||
3 |
3D-SY500.2-17 |
閥 |
件 |
3 |
||||
1 |
3D-SY750.5-8 |
填料密封圈 |
件 |
9 |
||||
2 |
GB1235-76 |
O型密封圈22×2.4 |
件 |
11 |
||||
3 |
30×3.1 |
件 |
6 |
|||||
4 |
50×3.5 |
件 |
3 |
|||||
5 |
HG-692-67 |
油封PD40×65×12 |
件 |
1 |
||||
6 |
SY05-09 |
墊圈6 |
件 |
1 |
||||
7 |
||||||||
二、溢流閥部分 | ||||||||
1 |
YF31.5-7 |
閥芯 |
件 |
2 |
||||
2 |
YF31.5-8 |
閥座 |
件 |
2 |
||||
3 |
墊圈22 |
件 |
1 |
|||||
4 |
GB1235-76 |
O形密封圈10×1.9 |
件 |
1 |
||||
5 |
20×2.4 |
件 |
3 |
|||||
三、止回泄壓閥部分 | ||||||||
1 |
3D-SY500.2-17 |
閥 |
件 |
1 |
||||
2 |
ZXF-2 |
止回閥座 |
件 |
1 |
||||
3 |
ZXF-4 |
泄壓閥座 |
件 |
1 |
||||
4 |
ZXF-5 |
泄壓閥芯 |
件 |
1 |
||||
5 |
SY05-09 |
墊圈6 |
件 |
1 |
||||
6 |
墊圈8 |
件 |
1 |
|||||
7 |
GB1235-76 |
O形密封圈10×1.9 |
件 |
1 |
||||
